Extra sterk door enkele extrusie

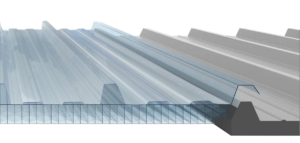

Polycarbonaat lichtpanelen combineren een hoge isolatiewaarde met natuurlijk daglicht. Dit zorgt niet alleen voor een besparing op elektriciteit, maar zorgt ook voor een prettige werkomgeving. De polycarbonaat lichtpanelen worden in 1 deel geproduceerd en geleverd. Hierdoor komen er in Nederland geen handen meer aan te pas om een boven en onderplaat te verlijmen. Dit zorgt uiteindelijk voor een sterkere plaat met een optimale prijs/kwaliteitverhouding.
Maatwerk lichtpanelen
Witteburg levert al vele jaren polycarbonaat maatwerk. We beschikken over een gespecialiseerd team dat full-time bezig is met het produceren van polycarbonaat maatwerk. Met onze CNC-snijmachine van 16 meter kunnen wij op de millimeter nauwkeurig elke order snijden. Ons geautomatiseerde productieproces zorgt voor de meest efficiënte manier van produceren waardoor wij altijd een scherpe prijs kunnen aanbieden.
Installatie
- Dakplaten moeten met geschikte bevestigingsmiddelen op de constructie gemonteerd worden
- Schroeven moeten voorzien zijn van een EPDM afsluiting voor een waterdichte afwerking
- Bij gebruik van kit; zorg dat de kit geschikt is voor polycarbonaattoepassingen
- Rekening houden met voorboren en de thermische uitzetting van polycarbonaat
- Loop niet over de panelen, maar gebruik een loopplanken voor de veiligheid
Handeling en opslag
- Panelen kunnen gezaagd worden met een cirkelzaag of decoupeerzaag. Zorg ervoor dat de kanalen weer schoon zijn en afgetapet alvorens de platen te monteren.
- De pallets kunnen een korte periode gestapeld staan. Bij voorkeur op een plek uit de zon.
- De panelen kunnen schoongemaakt worden met water en zachte materialen die geen krassen kunnen achterlaten op het polycarbonaat
Afmetingen
RX 25 |
RX 30 |
RX 40 |
|
|---|---|---|---|
| Profiel | REX | REX | REX |
| Kerndikte | 25 mm | 30 mm | 40 mm |
| Totale dikte | 60 mm | 65 mm | 75 mm |
| Werkende breedte | 1000 mm | 1000 mm | 1000 mm |
| Lengte | Tot 13000 mm | Tot 13000 mm | Tot 13000 mm |

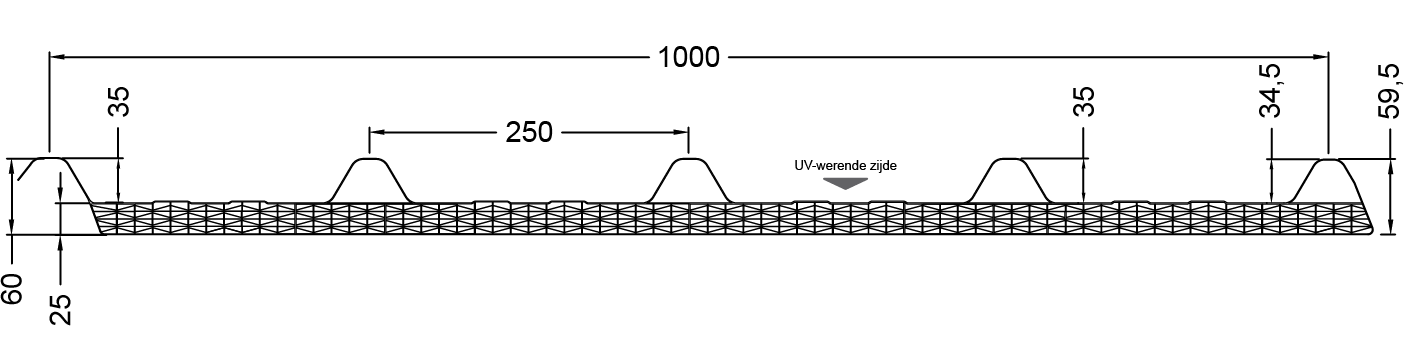

Geïsoleerd lichtpaneel REX 25
Geïsoleerd lichtpaneel REX 30

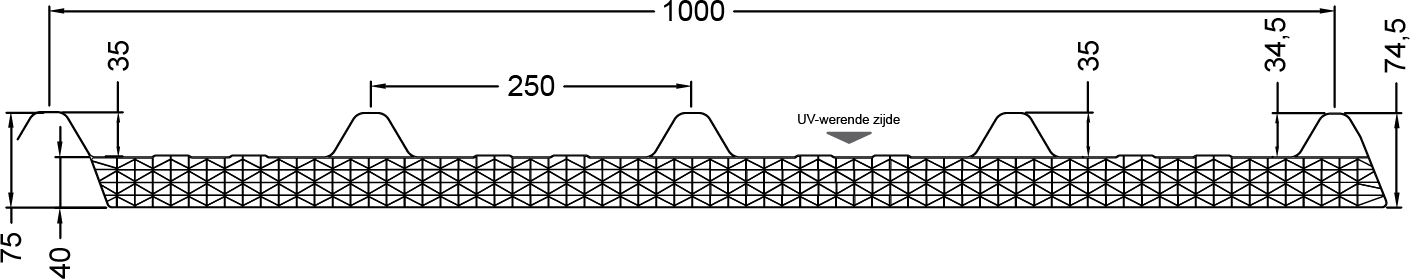

Geïsoleerd lichtpaneel REX 40
Technische specificaties
RX 25 |
RX 30 |
RX 40 |
|
|---|---|---|---|
| Structuur | 9 wandig X | 9 wandig X | 9 wandig X |
| Lichtransmissie helder | 60% | 58% | 54% |
| Lichttransmissie opaal | 42% | 42% | 40% |
| U-waarde | 1,4 W/m² K | 1,3 W/m² K | 1,1 W/m² K |
| UV-bescherming | Buitenzijde | Buitenzijde | Buitenzijde |
| Temperatuur bestandigheid |
-40°C / +120° C |
-40°C / +120° C | -40°C / +120° C |
| Thermische uitzetting |
0,065 mm/m °C |
0,065 mm/m °C | 0,065 mm/m °C |
| Minimaal aanbevolen helling standaard daken | Minimaal 4 graden | Minimaal 4 graden | Minimaal 4 graden |
| Minimaal aanbevolen helling lange daken* | Minimaal 6 graden | Minimaal 6 graden | Minimaal 6 graden |
| Brandwerendheid |
B, S1-D0 |
B, S1-D0 | B, S1-D0 |
| Garantie | 10 jaar | 10 jaar | 10 jaar |
*Bij een lengte boven de 6 meter of met een hoge windbelasting
Maximale belasting lichtpanelen
RX 25 |
RX 30 |
RX 40 |
|
|---|---|---|---|
| 1600 mm | 1750 N/m² | 1950 N/m² | 2200 N/m² |
| 1800 mm | 1550 N/m² | 1750 N/m² | 1900 N/m² |
| 2000 mm | 1300 N/m² | 1500 N/m² | 1650 N/m² |
| 2200 mm | 1200 N/m² | 1400 N/m² | 1550 N/m² |
| 2400 mm | 900 N/m² | 1050 N/m² | 1250 N/m² |
Downloads
RX 25 |
RX 30 |
RX 40 |
|
|---|---|---|---|
| PDF-tekening |  |
|
|
